Trivac C是一种油封式,双级、直联、风冷旋片真空泵
在德国设计,基于莱宝的TRIVAC A泵的改进产品(目前有超过十万台的A泵在世界各地运转)。C泵由莱宝公司在中国天津的独资子公司生产,其高效、可靠、低噪音及易维护的设计,不仅在制冷、冰箱、空调、照明、彩管等行业得到广泛使用,而且也使用于实验室及科研场所。
它的工作压强范围为1000mbar~4x10-4mbar
它可以单独使用,也可以作为 其它高真空泵或超高真空泵的前极泵
它可以抽除密封容器中的干燥气体。因附有气镇装置,还可以抽除一定量的可凝性气体。但它不适于抽除含氧量过高的、有爆炸性的、对金属有腐蚀性的、对泵油会起化学反应的以及含有颗粒尘埃的气体
泵头与电机由一个弹性连轴器连接,类似于国内的2X-Z。
油的供给靠压差来控制,达到轴承、叶片的润滑及泵腔的密封、冷却。油品由低真空腔的进油铜嘴进入泵腔,便于油品的脱气、净化。

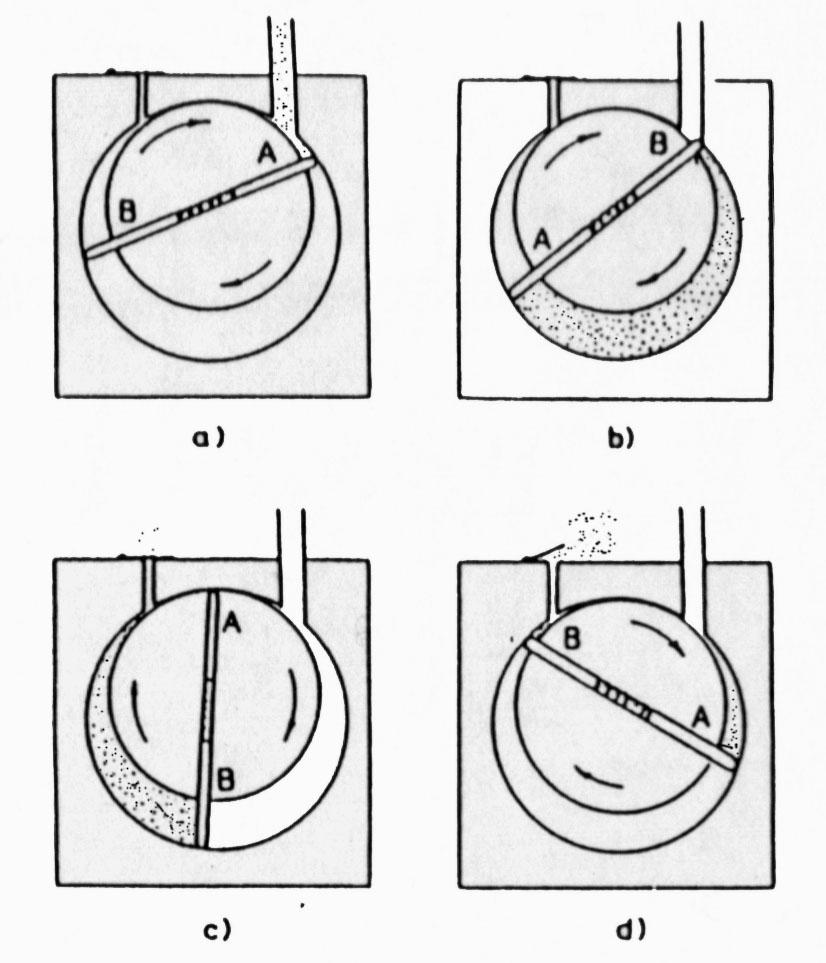

抽气过程分为吸气→气体密闭被压缩→排气参照双旋片泵
双旋片:每转一周吸排气各两次
三旋片:每转一周吸排气各三次
欧瑞康莱宝的TRIVAC C系列双级油封旋片泵的主要特点:
指 标 |
单 位 |
型 号 |
||||
|
|
D8C |
D16C |
D30C |
D40C |
D60C |
抽速(50Hz) |
m3/h |
8.11 |
17.01 |
32.24 |
42.99 |
64.37 |
抽速(60Hz) |
m3/h |
9.65 |
20.33 |
38.64 |
51.78 |
72.23 |
关气镇极限分压强 |
mbar |
4*10-4 |
4*10-4 |
4*10-4 |
4*10-4 |
4*10-4 |
关气镇极限总压强 |
mbar |
3*10-3 |
3*10-3 |
3*10-3 |
3*10-3 |
3*10-3 |
开气镇极限总压强 |
mbar |
6*10-3 |
6*10-3 |
6*10-3 |
6*10-3 |
6*10-3 |
水汽允许压强 |
mbar |
30 |
20 |
40 |
20 |
25 |
连接口 进气口、排气口 |
DN (mm) |
KF25 |
KF25 |
KF40 |
KF40 |
KF40 |
噪音(当气镇关/开时,距离1米处声压电平值 |
dB |
54/56 |
55/58 |
58/60 |
60/58 |
58/60 |
注油量 (最大/最小) |
L |
1.1/0.7 |
1.5/1.0 |
3.7/3.2 |
5.0/4.4 |
5.0/4.5 |
重量(未注油) |
Kg |
27 |
31 |
69 |
83 |
84 |
工作环境温度(最高/最低) |
℃ |
40/10 |
40/10 |
40/10 |
40/10 |
40/10 |
电动功率真(单相) (220V,50Hz) |
W |
370 |
750 |
|
|
|
泵总长度a |
mm |
471 |
560 |
|
|
|
产品号 |
|
31046 |
31050 |
|
|
|
电机功率(三相)(380V,50Hz) |
W |
370 |
550 |
1500 |
1500 |
2200 |
泵总长度a |
mm |
475 |
542 |
652 |
755 |
755 |
产品号 |
|
31022 |
31055 |
31108 |
31159 |
31158 |
注:选择不同的电机,泵的总长度a会略有变化。 |
||||||
其他电压,频率的电机可您的要求而另行配备。 |

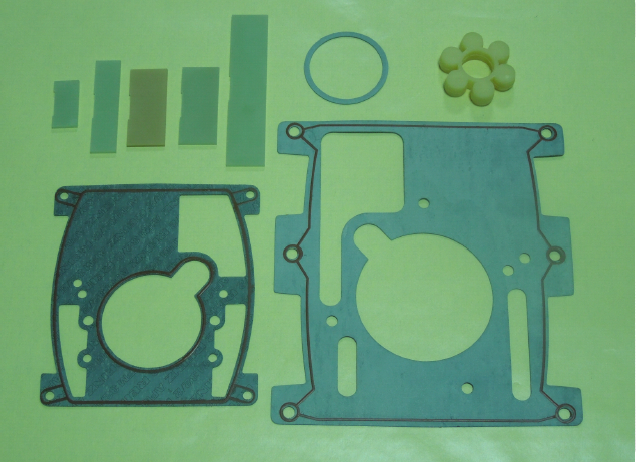

配件
